劃線平臺鑄件結構設計除應符合機器設備本身的要求和機械加工工藝性的要求外，還應符合鑄造工藝的要求，鑄件的結構設計應注意以下幾點：
一、要便于制造模型、芯盒和造型：
1） 劃線平臺鑄件的外形應力要求簡單，以便于起模，應盡量使鑄造分型面為平面，且數目??；
2） 劃線平臺鑄件的內腔應力求鑄造時不用或少用型芯，當采用型芯時，應方便其支撐、固定及排氣出砂，要時應設有足夠的工藝孔；
3） 對于劃線平臺鑄件內外側面及加強肋等結構，應在起模方向設有一定的結構斜度；
4） 劃線平臺鑄件上的凸臺部分與鑄件本體不應相差過大，好取同一高度，同一面上的距離較近的幾個凸臺，好連成整體的凸起部分。

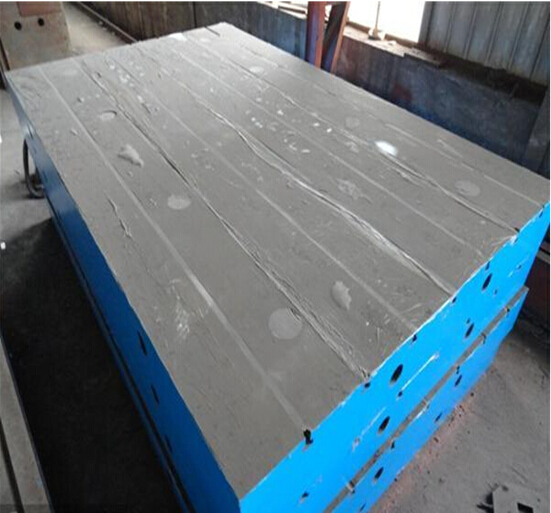

泊頭市正創機械設備制造有限公司擁有的鑄造經驗劃線平臺的制造流程：根據使用需求制定圖紙-進行模型生產-鑄造前沙坑預埋-鑄造前爐前化驗-澆筑-毛坯清砂打磨-人工退火-粗加工-人工退火-加工-人工鏟刮-外觀處理-出廠檢驗-包裝-運輸- 安裝調試-客戶驗收-交付。
劃線平臺的規格：100mmx100mm-3000mmx8000mm，（可根據使用需求制造異型規格或大型拼接尺寸） 。
